壓延玻璃又叫壓花玻璃也做軋花玻璃。壓花玻璃又稱(chēng)花紋玻璃或滾花玻璃，是采用壓延方法制造的一種平板玻璃，制造工藝分為單輥法和雙輥法。單輥法是將玻璃液澆注到壓延成型臺(tái)上，臺(tái)面可以用鑄鐵或鑄鋼制成，臺(tái)面或軋輥刻有花紋，軋輥在玻璃液面碾壓，制成的壓花玻璃再送入退火窯。雙輥法生產(chǎn)壓花玻璃又分為半連續(xù)壓延和連續(xù)壓延兩種工藝，玻璃液通過(guò)水冷的一對(duì)軋輥，隨輥?zhàn)愚D(zhuǎn)動(dòng)向前拉引至退火窯，一般下輥表面有凹凸花紋，上輥是拋光輥，從而制成單面有圖案的壓花玻璃、壓延玻璃在光學(xué)上具有透光不透明的特點(diǎn)，可使光線(xiàn)柔和，并具有陷私的屏護(hù)作用和一定的裝飾效果。壓花玻璃適用于建筑的室內(nèi)間隔，衛(wèi)生間門(mén)窗及需要阻斷視線(xiàn)的各種場(chǎng)合，關(guān)于壓延玻璃可謂是優(yōu)勢(shì)多多特點(diǎn)多多，那么關(guān)于壓延玻璃的制作方法想必也是大家所關(guān)心的話(huà)題，那么接下來(lái)就讓小編為大家詳細(xì)敘述一些關(guān)于壓延玻璃的制作方法，讓我們一起來(lái)了解一下吧：

壓延玻璃制作工藝簡(jiǎn)介

1、 配料，按照設(shè)計(jì)好的料方單，將各種原料稱(chēng)量后在一混料機(jī)內(nèi)混合均勻。玻璃的主要原料有：石英砂、石灰石、長(zhǎng)石、純堿、硼酸等。

2、 熔制，將配好的原料經(jīng)過(guò)高溫加熱，形成均勻的無(wú)氣泡的玻璃液。這是一個(gè)很復(fù)雜的物理、化學(xué)反應(yīng)過(guò)程。玻璃的熔制在熔窯內(nèi)進(jìn)行。熔窯主要有兩種類(lèi)型：一種是坩堝窯，玻璃料盛在坩堝內(nèi)，在坩堝外面加熱。小的坩堝窯只放一個(gè)坩堝，大的可多到20個(gè)坩堝。坩堝窯是間隙式生產(chǎn)的，現(xiàn)在僅有光學(xué)玻璃和顏色玻璃采用坩堝窯生產(chǎn)。另一種是池窯，玻璃料在窯池內(nèi)熔制，明火在玻璃液面上部加熱。玻璃的熔制溫度大多在1300~1600゜C。大多數(shù)用火焰加熱，也有少量用電流加熱的，稱(chēng)為電熔窯。現(xiàn)在，池窯都是連續(xù)生產(chǎn)的，小的池窯可以是幾個(gè)米，大的可以大到400多米。

3、成形，是將熔制好的玻璃液轉(zhuǎn)變成具有固定形狀的固體制品。成形必須在一定溫度范圍內(nèi)才能進(jìn)行，這是一個(gè)冷卻過(guò)程，玻璃首先由粘性液態(tài)轉(zhuǎn)變?yōu)榭伤軕B(tài)，再轉(zhuǎn)變成脆性固態(tài)。成形方法可分為人工成形和機(jī)械成形兩大類(lèi)。

A、 人工成形。

（1）吹制，用一根鎳鉻合金吹管，挑一團(tuán)玻璃在模具中邊轉(zhuǎn)邊吹。主要用來(lái)成形玻璃泡、瓶、球（劃眼鏡片用）等。

（2）拉制，在吹成小泡后，另一工人用頂盤(pán)粘住，二人邊吹邊拉主要用來(lái)制造玻璃管或棒。

（3）壓制，挑一團(tuán)玻璃，用剪刀剪下使它掉入凹模中，再用凸模一壓。主要用來(lái)成形杯、盤(pán)等。

（4）自由成形，挑料后用鉗子、剪刀、鑷子等工具直接制成工藝品。

?B、 機(jī)械成形。

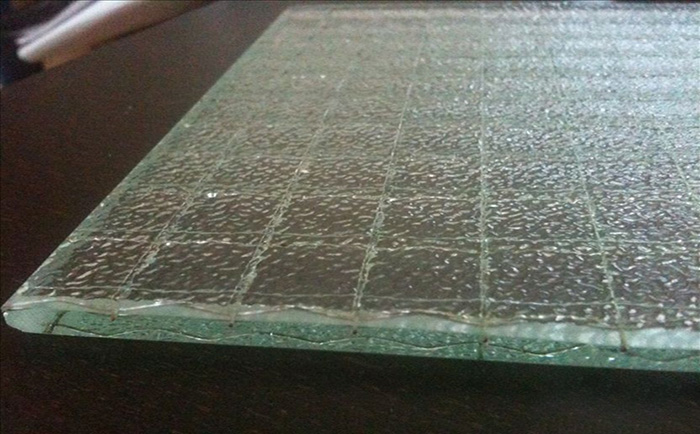

因?yàn)槿斯こ尚蝿趧?dòng)強(qiáng)度大，溫度高，條件差，所以，除自由成形外，大部分已被機(jī)械成形所取代。機(jī)械成形除了壓制、吹制、拉制外，還有（1）壓延法，用來(lái)生產(chǎn)厚的平板玻璃、刻花玻璃、夾金屬絲玻璃等。（2）澆鑄法，生產(chǎn)光學(xué)玻璃。（3）離心澆鑄法，用于制造大直徑的玻璃管、器皿和大容量的反應(yīng)鍋。這是將玻璃熔體注入高速旋轉(zhuǎn)的模子中，由于離心力使玻璃緊貼到模子壁上，旋轉(zhuǎn)繼續(xù)進(jìn)行直到玻璃硬化為止。（4）燒結(jié)法，用于生產(chǎn)泡沫玻璃。它是在玻璃粉末中加入發(fā)泡劑，在有蓋的金屬模具中加熱，玻璃在加熱過(guò)程中形成很多閉口氣泡這是一種很好的絕熱、隔音材料。此外，平板玻璃的成形有垂直引上法、平拉法和浮法。浮法是讓玻璃液流漂浮在熔融金屬（錫）表面上形成平板玻璃的方法，其主要優(yōu)點(diǎn)是玻璃質(zhì)量高（平整、光潔），拉引速度快，產(chǎn)量大。

4、 退火，玻璃在成形過(guò)成中經(jīng)受了激烈的溫度變化和形狀變化，這種變化在玻璃中留下了熱應(yīng)力。這種熱應(yīng)力會(huì)降低玻璃制品的強(qiáng)度和熱穩(wěn)定性。如果直接冷卻，很可能在冷卻過(guò)程中或以后的存放、運(yùn)輸和使用過(guò)程中自行破裂（俗稱(chēng)玻璃的冷爆）。為了消除冷爆現(xiàn)象，玻璃制品在成形后必須進(jìn)行退火。退火就是在某一溫度范圍內(nèi)保溫或緩慢降溫一段時(shí)間以消除或減少玻璃中熱應(yīng)力到允許值。
